YZG1S-系列双卡套式管接头

 性能规范
□制造标准：GB/T3765-2008 卡套式管接头技术条件
□公称压力：16MPa、25MPa、32MPa、40MPa
□适用温度：≤450℃
□适用介质：油、水、气等非腐蚀性或有腐蚀性介质
□制造材料：20#、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、316、316L等
□配管：Φ4～Φ42的普通级精度无缝钢管
□终端螺纹：M、G、ZG、PT、NPT等
YZG1S-1 双卡套式接头
镇江博纳德卡套式管接头安装说明


※对于1 in./25mm及以下的卡套式管接头

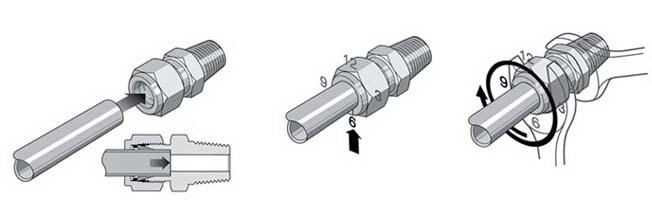

1、 把卡套管完全插入接头内并顶住肩部，用手将螺母拧紧；高压应用和高安全系数系统：进一步拧紧螺母，使卡套管无法用手转动或无法沿轴向在接头内移动；
2、 在6点钟方向的位置给螺母作标记。牢牢固定接头本体，将螺母紧固一又四分之一圈以停在9点钟方向的位置；
3、 对于Φ1/16、Φ1/8、Φ3/16、Φ2、Φ3、Φ4mm的卡套式管接头，仅将螺母紧固四分之三圈，使其停在3点钟方向的位置。

※对于1 in./25mm以上的卡套式管接头

1、 使用多头液压预装装置把卡套预装在卡套管上；
2、 在本体螺纹和后卡套的后表面上涂少量专用润滑剂；
3、 将带有预装卡套的卡套管插入接头内，直到前卡套顶在接头本体上，用手拧紧螺母；
4、 在6点钟方向的位置给螺母作标记；
5、 牢牢固定接头本体，将螺母紧固二分之一圈以停在12点钟方向的位置。

*重要：卡套管端面要与轴线垂直,角度公差不大于正零点五度。如果卡套管需要折弯,卡套管端面至弯曲部位的直线段长度不能少于三倍螺母的长度！

■安全防范措施
1.不要通过松开接头螺母或接头堵塞来排放系统。
2.不要在系统存在压力时安装或紧固接头。
3.在紧固螺母之前确保卡套管紧靠卡套管接头本体的肩部。
4.始终在锥形管螺纹上使用正确的螺纹密封剂。
5.不要混用不同材质或由不同制造商生产的接头部件——卡套、螺母和接头本体。
6.切勿旋转接头本体。而应固定接头本体并旋转螺母。
7.避免对未使用过的接头进行不必要的拆卸。

■卡套管考虑因素
1.金属卡套管的材料应比接头的材料软。例如，不锈钢卡套管不得与黄铜接头一起使用。
2.当卡套管和接头是用同一种材料制成时，卡套管必须完全退火。
3.极软的或易弯曲的塑料卡套管必须始终使用插件（薄壁管衬套）。
4.可根据建议的最小或最大的壁厚限度经常检查壁厚的极限。
5.表面光洁度对于正确的密封非常重要。存在任何类型的凹陷、刮痕、凸起部分或其它表面缺陷的卡套管将难以密封，尤其是在气体装置中。
6.切勿把椭圆形且难以穿过接头螺母、卡套和本体部分的卡套管强行插入接头内。

■带焊接端的天涯卡套式管接头的焊接注意事项
1. 拆除螺母和卡套。
2. 将天涯卡套式管堵塞或另一个螺母旋转到接头上直至用手指拧紧。这样做可以保护螺纹和密封部件。
3. 提供适当的吸热设备以驱散热量。
4. 以 90° 的间隔在四个位置进行临时点焊，以保持接头的位置并确保部件的对准和同心。
5. 完成焊接。
6. 拆除堵塞或螺母并换上螺母和卡套。
注意：焊接碳钢接头时，热量往往会去除螺纹上的保护油。因此应使用另一种润滑剂。
